SR489-P5-LO-A20-E 发电机管理继电器

SR489-P5-LO-A20-E是一款发电机管理继电器，作为Multilin 489系列的一部分。这款继电器具有多种特性和功能，具体如下：

SR489-P5-LO-A20-E 电气参数与运行特性：

该继电器具有5A相位CT次级，LO控制功率为20~60 VDC，20~48 Hz时为48~62 VAC。

它可以在25、50或60赫兹下运行，频率参数范围为0.00到90.00 Hz。

其他电气参数如零线电压、功率因数、无功功率等也具备较宽的参数范围。

显示与面板：继电器配备了一个40个字符的显示屏，允许用户查看值消息、诊断和设置点。

前面板包括多个状态LED、输入按钮、数字键盘、输入端口和用于读取设备位置信息的LCD屏幕。

通信与接口：SR489-P5-LO-A20-E后面板包括十二个RTD输入、六个输出继电器、两个RS485通信端口和四个VT输入。

通信端口支持ModbusRTU或DNP 3.0协议（或两者都使用），最高可达19200 bps。

还包含四个隔离的4~20 mA模拟输入和输出以及七个可分配的数字输入。

设计与安装：这款继电器结构紧凑、体积小巧，易于安装和维护。

它具有高可靠性、长寿命和完善的保护功能（如过载保护、短路保护、欠压保护、过压保护等），能够根据发电机的实际情况进行自动调节，保持发电机的稳定运行，提高发电效率。

应用领域：SR489-P5-LO-A20-E设计用于发电机保护，可用于感应或同步发电机。

由于其强大的功能和易用性，它适用于各种发电机管理和保护应用。

The SR489-P5-LO-A20-E is a generator management relay as part of the Multilin 489 series. This relay has a variety of features and functions, as follows:

SR489-P5-LO-A20-E Electrical parameters and operating characteristics:

The relay has a 5A phase CT secondary with LO control power of 20 to 60 VDC and 48 to 62 VAC at 20 to 48 Hz.

It can operate at 25, 50 or 60 Hz, with frequency parameters ranging from 0.00 to 90.00 Hz.

Other electrical parameters such as neutral line voltage, power factor, reactive power, etc., also have a wide parameter range.

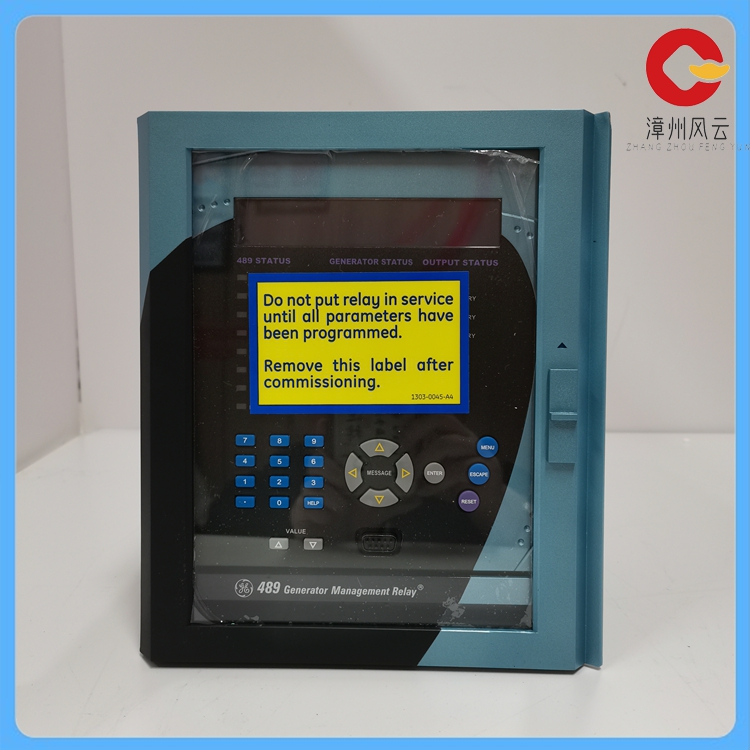

Display and Panel: The relay is equipped with a 40-character display that allows users to view value messages, diagnostics, and setting points.

The front panel includes multiple status leds, input buttons, numeric keypads, input ports, and an LCD screen for reading device position information.

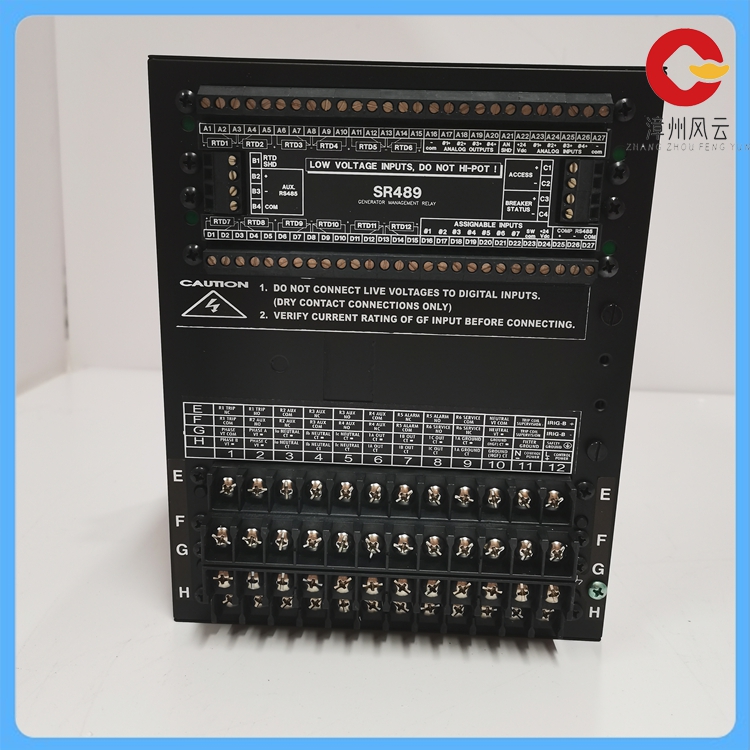

Communication and interface: The SR489-P5-LO-A20-E rear panel includes twelve RTD inputs, six output relays, two RS485 communication ports, and four VT inputs.

The communication port supports ModbusRTU or DNP 3.0 protocols (or both) up to 19200 bps.

It also contains four isolated 4 to 20 mA analog inputs and outputs and seven assignable digital inputs.

Design and installation: This relay is compact and compact, making it easy to install and maintain.

It has high reliability, long life and perfect protection functions (such as overload protection, short circuit protection, undervoltage protection, overvoltage protection, etc.), which can be automatically adjusted according to the actual situation of the generator to maintain the stable operation of the generator and improve the power generation efficiency.

Applications: SR489-P5-LO-A20-E is designed for generator protection and can be used in induction or synchronous generators.

Due to its powerful features and ease of use, it is suitable for a variety of generator management and protection applications.
