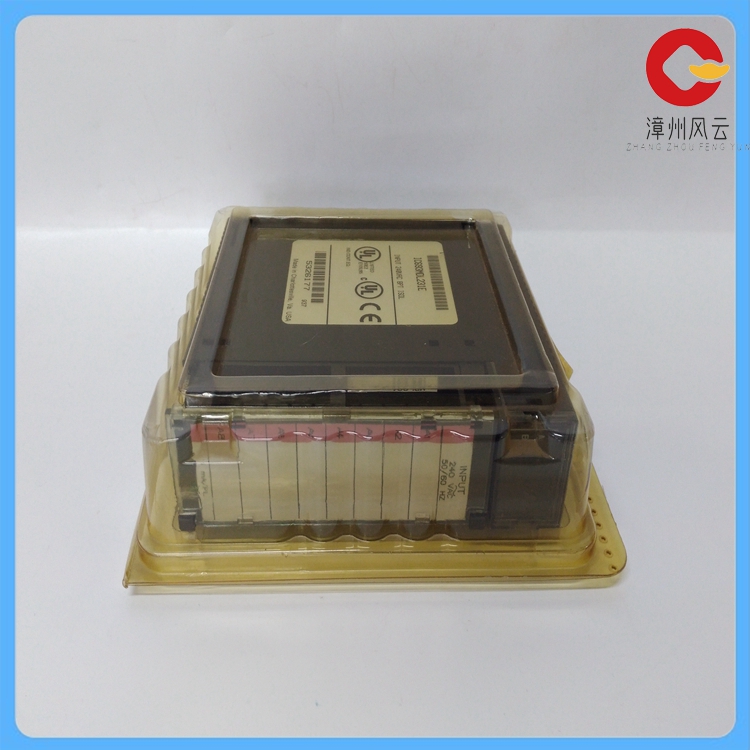

IC693MDL340 离散输出模块

IC693MDL340是一款90-30系列的离散输出模块

该模块具有以下特点和规格：

输出通道与电流：IC693MDL340 该模块具有16个输出通道，每个通道能够提供额定120 VAC的输出电压和额定0.5 A的输出电流。它分为两组，每组有8个通道，并且每组提供一个公共端子以提供隔离。

输出特性：在120 VAC标称电压下，其输出压降为1.5 VAV，最大输出漏电流为2 mA。每个输出通道的最大导通转换延迟为1 ms，截止信号延迟为周期。当所有输出通道通电时，该模块的功耗为315 mA。

其他功能：IC693MDL340 每个输出通道都配备了单独的状态指示器，用于描述每个通道的运行状态。此外，它还配有保险丝指示灯LED，当内部保险丝熔断时，该指示灯会亮起。

适用场景：该模块常用于为继电器线圈、指示灯和其他低额定电流电气设备等电气负载供电，执行输出命令，作为处理下载到CPU的用户逻辑的结果。

The IC693MDL340 is a 90-30 series discrete output module

The module has the following features and specifications:

Output channels and current: IC693MDL340 The module has 16 output channels, each of which can provide an output voltage rated at 120 VAC and an output current rated at 0.5 A. It is divided into two groups, each with 8 channels, and each group provides a common terminal to provide isolation.

Output characteristics: At a nominal voltage of 120 VAC, the output voltage drop is 1.5 VAV and the maximum output leakage current is 2 mA. The maximum on-conversion delay for each output channel is 1 ms, and the cutoff signal delay is periodic. When all output channels are energized, the power consumption of the module is 315 mA.

Additional features: IC693MDL340 Each output channel is equipped with a separate status indicator to describe the operating status of each channel. In addition, it has a fuse indicator LED, which lights up when the internal fuse is blown.

Application scenario: This module is often used to power electrical loads such as relay coils, indicators, and other low-rated current electrical devices, executing output commands as a result of processing user logic downloaded to the CPU.
