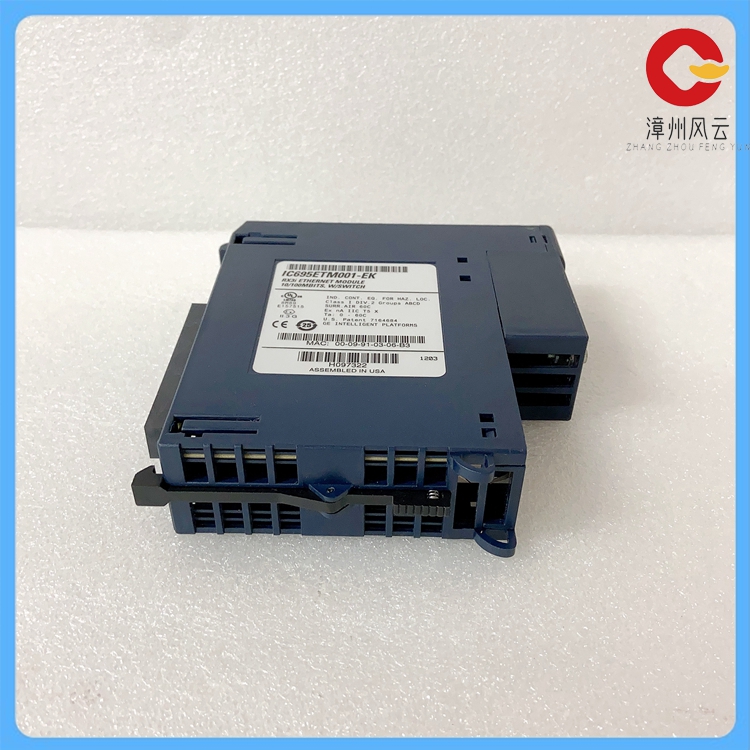

IC695ETM001 两端口以太网发射器模块

IC695ETM001是一款两端口以太网发射器模块，具体特点和功能如下：

以太网连接与通信：该模块支持以太网连接，能够实现与其他设备和系统的数据通信。它适用于PACSystem RX3i插槽，并能与其他PACSystems设备、90系列以及VersaMax控制器等平台进行通信。

传输速率与协议：该模块支持10/100 Mbps的传输速率，并具有自动协商功能，能自动配置通信参数。

通过四层TCP/IP协议栈，它能够执行服务请求传输协议（SRTP）、Modbus TCP和以太网全局数据（EGD）协议，实现多种通信协议的支持。

数据处理与交换：IC695ETM001 该模块支持通过以太网全局数据进行定期数据交换，可以执行EGD命令以读写控制器。

它支持使用串行实时传输协议（SRTP）和SRTP通道的TCP/IP服务，能够作为MODBUS TCP服务器和MODBUS TCP客户端。

配置与监控：该模块配有一个嵌入式开关，可配置为自动协商、感应、速度和交叉检测。

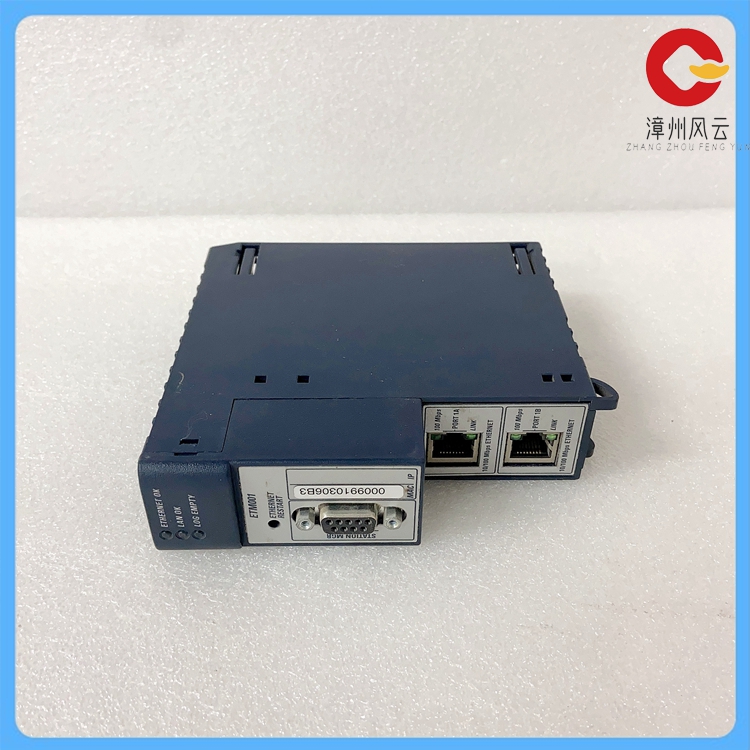

它具有LED状态指示灯，如以太网确定、局域网确定、日志清空、单个端口和速度LED状态指示灯，方便用户监控模块的状态。

模块还提供一个RS-232串行端口，支持1200 bps至115200 bps的数据传输速率，方便用户进行配置和监控。

安装与兼容性：IC695ETM001 该模块在安装时，可使用兼容背板IC695CHS007、CHS012或CHS016。

它与除CPE400之外的任何其他PACSystem RX3i模块兼容。

该模块支持热插拔功能，可以在不关闭系统的情况下进行安装或移除，但启用此功能需要安装固件2.51版。

时间同步与安全：该模块可用于在以太网TCP/IP上与SNTP时间服务器进行时间同步，确保数据的时间准确性。

模块内置的站管理器功能提供密码安全，确保通信和配置的安全性。

IC695ETM001 is a two-port Ethernet transmitter module with the following features and functions:

Ethernet connectivity and communication: The module supports Ethernet connectivity, enabling data communication with other devices and systems. It fits into the PACSystem RX3i slot and can communicate with platforms such as other PACSystems devices, the 90 Series, and VersaMax controllers.

Transmission rate and protocol: The module supports 10/100 Mbps transmission rate, and has automatic negotiation function, which can automatically configure communication parameters.

Through the four-layer TCP/IP protocol stack, it can execute the Service Request Transfer Protocol (SRTP), Modbus TCP and Ethernet Global Data (EGD) protocol, and realize the support of a variety of communication protocols.

Data processing and exchange: IC695ETM001 This module supports regular data exchange over Ethernet global data, and can execute EGD commands to read and write controllers.

It supports TCP/IP services using Serial Real-time Transport Protocol (SRTP) and SRTP channels, and can function as both a MODBUS TCP server and a MODBUS TCP client.

Configuration and Monitoring: The module has an embedded switch that can be configured for automatic negotiation, sensing, speed and cross detection.

It has LED status indicators, such as Ethernet determination, LAN determination, log clearing, single port and speed LED status indicators, so that users can monitor the status of the module.

The module also provides an RS-232 serial port that supports data transfer rates from 1200 bps to 115200 bps for easy configuration and monitoring.

Installation and compatibility: The compatible backplane IC695CHS007, CHS012, or CHS016 can be used when installing the module.

It is compatible with any other PACSystem RX3i module except the CPE400.

The module supports hot swap and can be installed or removed without shutting down the system, but firmware version 2.51 is required to enable this feature.

Time synchronization and security: IC695ETM001 This module can be used to synchronize time with the SNTP time server over Ethernet TCP/IP to ensure the time accuracy of data.

The built-in station manager feature of the module provides password security to ensure the security of communication and configuration.
