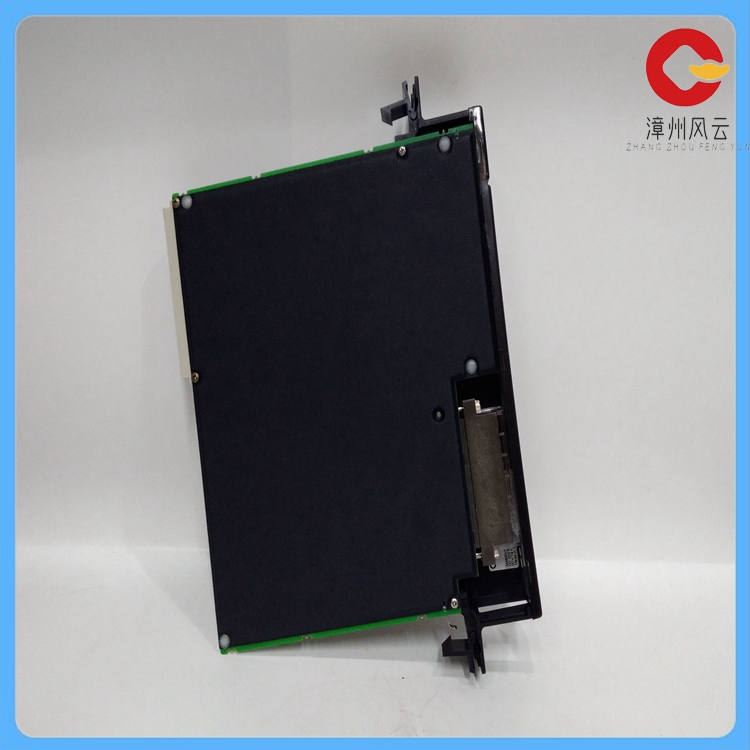

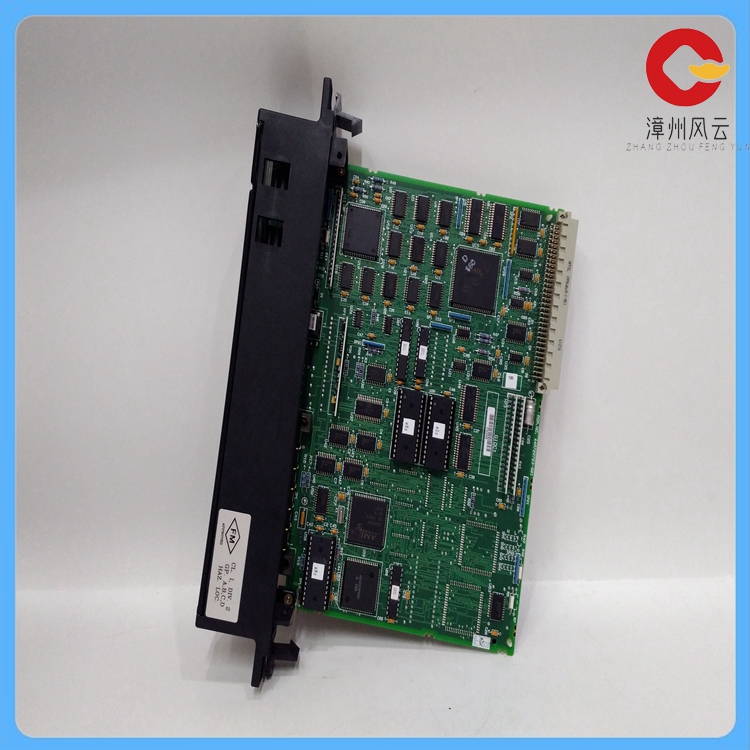

IC697BEM731 可编程逻辑控制器

IC697BEM731是90-70系列可编程逻辑控制器（PLC）中的一部分，具体为Genius总线控制器模块。

该模块的主要功能如下：

连接与传输数据：主要用于连

IC697BEM731是90-70系列可编程逻辑控制器（PLC）中的一部分，具体为Genius总线控制器模块。

该模块的主要功能如下：

连接与传输数据：主要用于连接多达三十(30)个设备，并通过在同一总线上的所有已配置设备之间传递令牌来传输数据。

接口与配置：具有一(1)个通道，用于与同一总线上的设备接口；还具有一(1)个手持监视器(HHM)端口，用于使用MS DOS或Windows编程软件配置器功能将配置下载到模块。

波特率与通信距离：

配置为153.6千波特(标准)时，通信总线的最大允许距离为2000英尺；

配置为153.6千波特(扩展)时为3500英尺；

配置为76.8千波特时为4500英尺；

配置为38.4千波特时为7500英尺。

位于同一总线或网络上的所有设备都必须配置相同的波特率，否则将无法建立通信或通信将不稳定。

总线地址：交付时，没有定义总线地址。配置软件设置默认地址为153.6千波特标准，总线地址为31。可以通过将有效配置下载到CPU来修改该默认地址。

IC697BEM731总线控制器模块还支持通过基于Windows的软件配置在CPU之间传输全局数据，并且可以增加IC697 PLC报警系统，用于在处理器数据表上报告带有时间戳的故障。

The IC697BEM731 is part of the 90-70 series of programmable logic controllers (PLCS), specifically the Genius Bus controller module.

The main functions of this module are as follows:

Connect and Transfer data: Primarily used to connect up to thirty (30) devices and transfer data by passing tokens between all configured devices on the same bus.

Interface and configuration: Having one (1) channel for interface with devices on the same bus; There is also one (1) Handheld Monitor (HHM) port for downloading the configuration to the module using the MS DOS or Windows programming software Configurator feature.

Baud rate and communication distance:

The maximum allowable distance of the communication bus is 2000 feet when configured at 153.6 kbaud (standard);

3500 feet when configured at 153.6 kilobd (extended);

4500 feet when configured at 76.8 kilobord;

7500 feet at 38.4,000 baud.

All devices located on the same bus or network must be configured with the same baud rate, otherwise communication will not be established or communication will be unstable.

Bus address: At delivery, no bus address is defined. The default address of the configuration software is 153.6 kilobor standard, and the bus address is 31. This default address can be modified by downloading the valid configuration to the CPU.

The IC697BEM731 bus controller module also supports the transfer of global data between cpus via a Windows-based software configuration, and an IC697 PLC alarm system can be added for reporting time-stamped failures on processor data tables.

主要产品：

ABB---AC 800M控制器、贝利、PM866控制器、IGCT可 控硅5SHY 3BHB01 3BHE00 3HNA00 DSQC系列

本特利(BENTLY) ---3500系统/前置器、前后卡、传感器、电源模块、探头、电缆

艾默生(EMERSON) --modbus卡、 电源板、控制器、电源、底座、电源模块、交换机

EPRO --- 数据采集模块、探头、转速传感器、振动传感器、轴振变送器、前置器福克斯波罗(FOXBORO) ---热电阻输入输出模块、电源模块、通讯模块、电缆、控制器、交换机

GE ---模块、空气开关、I/0模块、 显示器、CPU模块、 电源模块、转换器、CPU板、 以太网模块、综合保护装置、电源模块、燃机卡

黑马(HIMA) ---DI模块、处理器模块、AI卡件、脉冲编码器

霍尼韦尔(HONEYWELL) ---安全型数字输出卡、程序模块、模拟输入卡、CPU模块、FIM卡

穆格(MOOG) ---伺服阀、控制器、模块、电源模块

NI ---信息采集卡、PXI模块、卡件、机箱多通道控制卡

西屋(WESTINGHOUSE) ---RTD热电阻输入模块、AI/AO/DI/DO模块、电源模块、控制模块、底座模块.

伍德沃德(WOODWARD) ---调节器、模块、控制器、调速器

横河(Y0KOGAWA) ---伺服模块、控制柜节点单元.

主营产品:

plc、DCS、CPU模块、通讯模块、输入输出模块(AI/A0/I/DO)、电源模块、可控硅模块、端子模块、PXI模块、伺服驱动、伺服电机、

工业显示屏、工业键盘、控制器、编码器、调节器、传感器、I/0板、计数板、光纤接口板、采集卡、燃机卡、FDM卡等自动化备件

接多达三十(30)个设备，并通过在同一总线上的所有已配置设备之间传递令牌来传输数据。

接口与配置：具有一(1)个通道，用于与同一总线上的设备接口；还具有一(1)个手持监视器(HHM)端口，用于使用MS DOS或Windows编程软件配置器功能将配置下载到模块。

波特率与通信距离：

配置为153.6千波特(标准)时，通信总线的最大允许距离为2000英尺；

配置为153.6千波特(扩展)时为3500英尺；

配置为76.8千波特时为4500英尺；

配置为38.4千波特时为7500英尺。

位于同一总线或网络上的所有设备都必须配置相同的波特率，否则将无法建立通信或通信将不稳定。

总线地址：交付时，没有定义总线地址。配置软件设置默认地址为153.6千波特标准，总线地址为31。可以通过将有效配置下载到CPU来修改该默认地址。

IC697BEM731总线控制器模块还支持通过基于Windows的软件配置在CPU之间传输全局数据，并且可以增加IC697 PLC报警系统，用于在处理器数据表上报告带有时间戳的故障。
