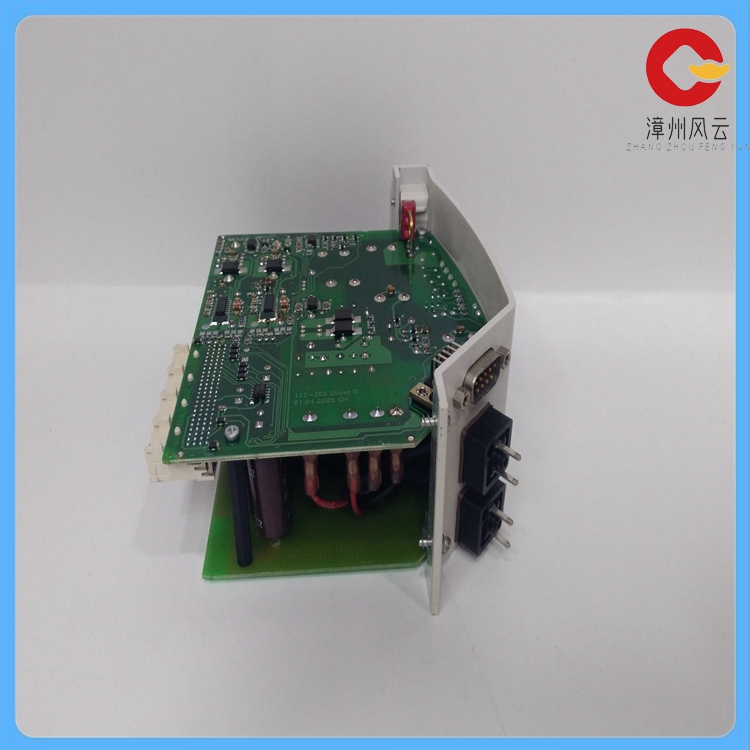

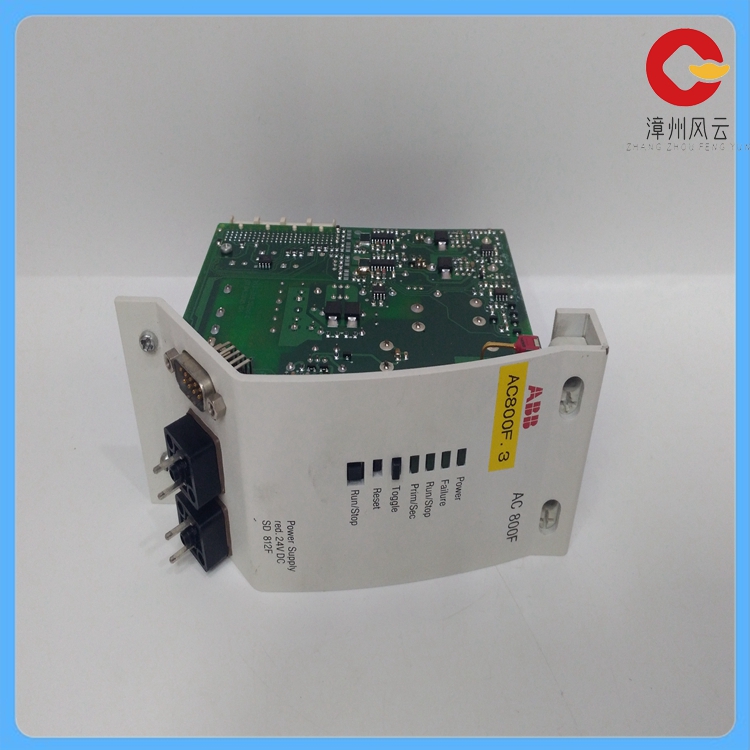

SD812F 现场电源控制器
数据电接口：9针的Sub_D插孔连接器，管脚定义符合Profibus DP的协议规范。
支持Profibus DP总线标准。
通信速率包括多种选项，如9.6kBit/s、19.2 kBit/s、45.45kBit/s等。
速率设置可以是自动识别或拨码开关设置。
信号延时（电口）≤11Bit。
具备4000V的防雷击以及1.5A的过流保护和600W浪涌保护功能。
光纤接口：光纤波长包括多模850nm、1310 nm和单模1310 nm、1550nm等。
传输距离上，多模可达2Km，单模可达20Km，且提供更长距离的选项。
光纤接口类型有SC、FC、ST可选，标配为SC光接口。
光线路误码率<10-9。
信号延时（光口）≤1.6us/节点。
SD812F还具有以下特性：应用灵活，可以组成多种光纤网络。
逻辑独立双总线电接口，可实现电接口的备份或单设备接入双冗余总线系统。
采用双光口实现双纤环网冗余功能，当光纤故障时，系统能在10ms内重建网络链路。
无需设置根节点，即插即用，使用户安装和调试过程简化。
SD812F Field power controller
Data electrical interface: 9-pin Sub_D jack connector, pin definition conforms to the Profibus DP protocol specification.
Supports Profibus DP bus standard.
The communication rate includes a variety of options, such as 9.6kBit/s, 19.2 kBit/s, 45.45kBit/s, etc.
Rate Settings can be automatic identification or dip switch Settings.
Signal delay (electrical) ≤11Bit.
It has 4000V lightning protection, 1.5A overcurrent protection and 600W surge protection.
Optical fiber interface: Optical fiber wavelength includes multi-mode 850nm, 1310nm and single-mode 1310nm, 1550nm and so on.
In terms of transmission distance, multi-mode can reach 2Km, single-mode can reach 20Km, and provide longer distance options.
The optical fiber port type can be SC, FC, or ST. SC optical ports are standard.
Bit error rate of optical line <10-9.
Signal delay (optical port) ≤1.6us/ node.
The SD812F also has the following features: Flexible application, can form a variety of fiber optic networks.
The logic independent dual bus electrical interface can realize the backup of the electrical interface or the single device can connect to the dual redundant bus system.
Dual optical ports are used to realize the redundancy function of the dual fiber ring network. When the fiber fails, the system can rebuild the network link within 10ms.
No need to set the root node, plug and play, simplify the installation and debugging process for users.
