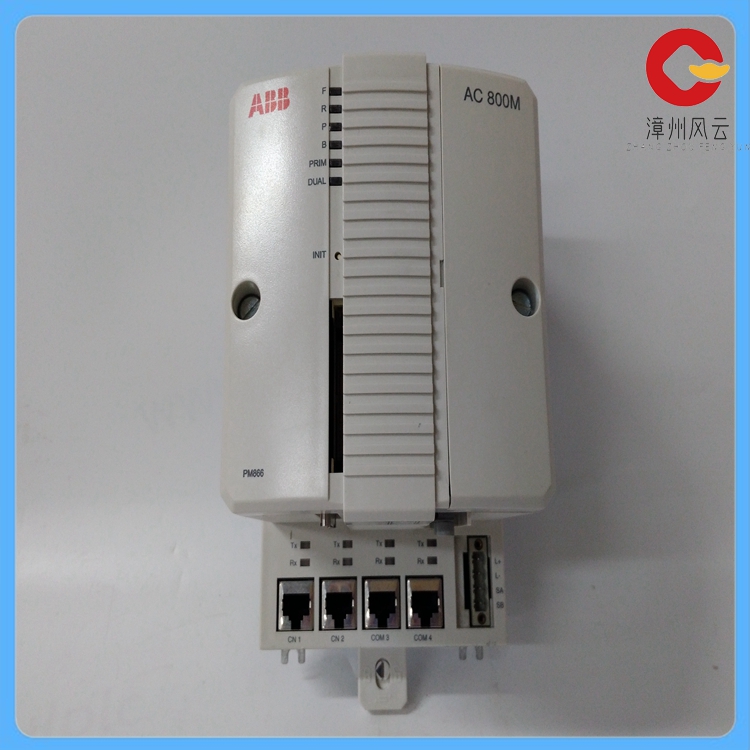

PM866A CPU模块

PM866A  CPU模块

CPU板：包含微处理器和RAM存储器、实时时钟、LED指示灯、INIT按钮和CompactFlash接口。

通信接口：

PM866/PM866A控制器的底板有两个用于连接控制网络的RJ45以太网端口（CN1、CN2）和两个RJ45串行端口（COM3、COM4）。

其中，COM3是带有调制解调器控制信号的RS-232C端口，而COM4是隔离的，用于连接配置工具。

冗余支持：控制器支持CPU冗余以提高可用性，包括CPU、CEX-Bus、通信接口和S800 I/O。

底板：具有唯一的以太网地址，为每个CPU提供硬件标识。

电源与功耗：

输入电压：24V DC。

最大功率消耗：30W。

功率耗散：最大8.6W。

物理尺寸与重量：

尺寸：100 x 125 x 75 mm。

编程环境：通常提供专门的编程软件，用于配置和控制PM866A控制器。

配置与调试：通过编程软件，用户可以配置控制器的参数、设置输入输出、定义控制逻辑等，并进行调试和监控。

工业自动化：用于控制工厂自动化系统，包括生产线、机器人、输送带等设备。

能源管理：在电力和能源领域，用于控制发电、输电和配电系统。

过程控制：在化工、石油、制药等行业中，用于控制各种过程参数，如温度、压力和流量。

PM866A CPU module

CPU board: Contains microprocessor and RAM memory, real-time clock, LED indicator, INIT button and CompactFlash interface.

Communication interface:

The baseplate of the PM866/PM866A controller has two RJ45 Ethernet ports (CN1 and CN2) and two RJ45 serial ports (COM3 and COM4) for connecting to the control network.

Where COM3 is an RS-232C port with a modem control signal, while COM4 is isolated and used to connect configuration tools.

Redundancy support: The controller supports CPU redundancy for increased availability, including CPU, CEX-Bus, communication interfaces, and S800 I/O.

Backplane: Has a unique Ethernet address that provides a hardware identity for each CPU.

Power Supply and power consumption:

Input voltage: 24V DC.

Maximum power consumption: 30W.

Power dissipation: Max 8.6W.

Physical size and weight:

Dimensions: 100 x 125 x 75 mm.

Programming environment: Specialized programming software is usually provided to configure and control the PM866A controller.

Configuration and debugging: Through the programming software, users can configure the parameters of the controller, set the input and output, define the control logic, and debug and monitor.

Industrial automation: Used to control factory automation systems, including production lines, robots, conveyor belts and other equipment.

Energy management: In the field of power and energy, it is used to control generation, transmission and distribution systems.

Process control: Used in chemical, petroleum, pharmaceutical and other industries to control various process parameters, such as temperature, pressure and flow.
